铸铁闸门手摇卷扬启闭机量少也做

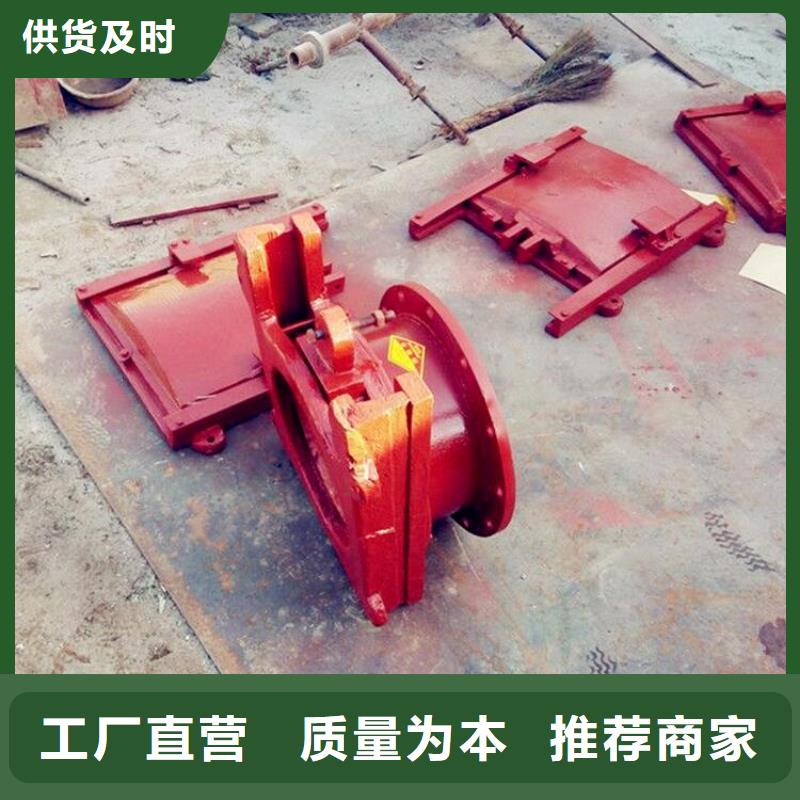

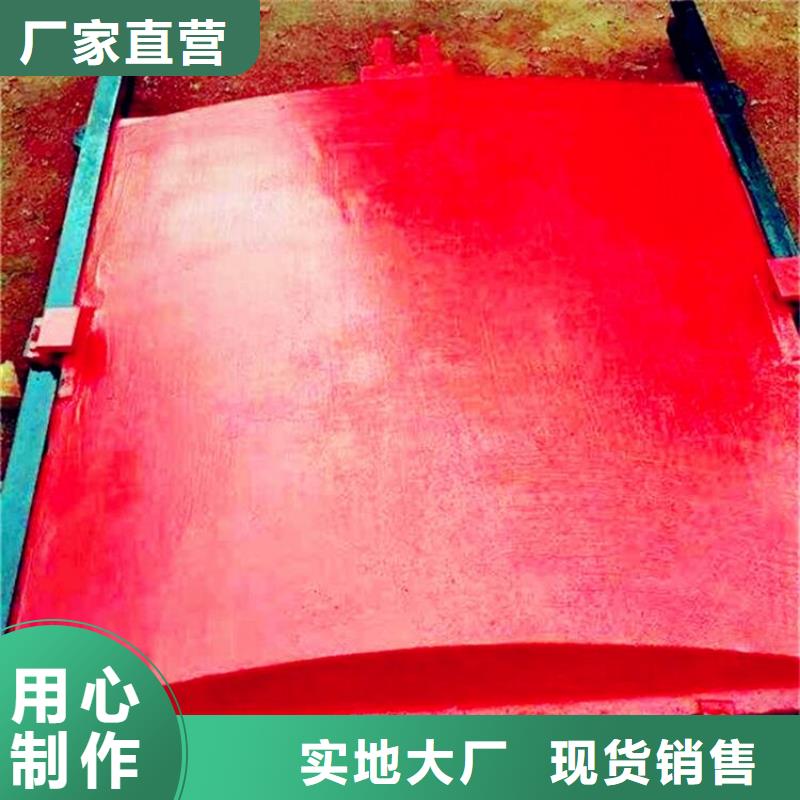

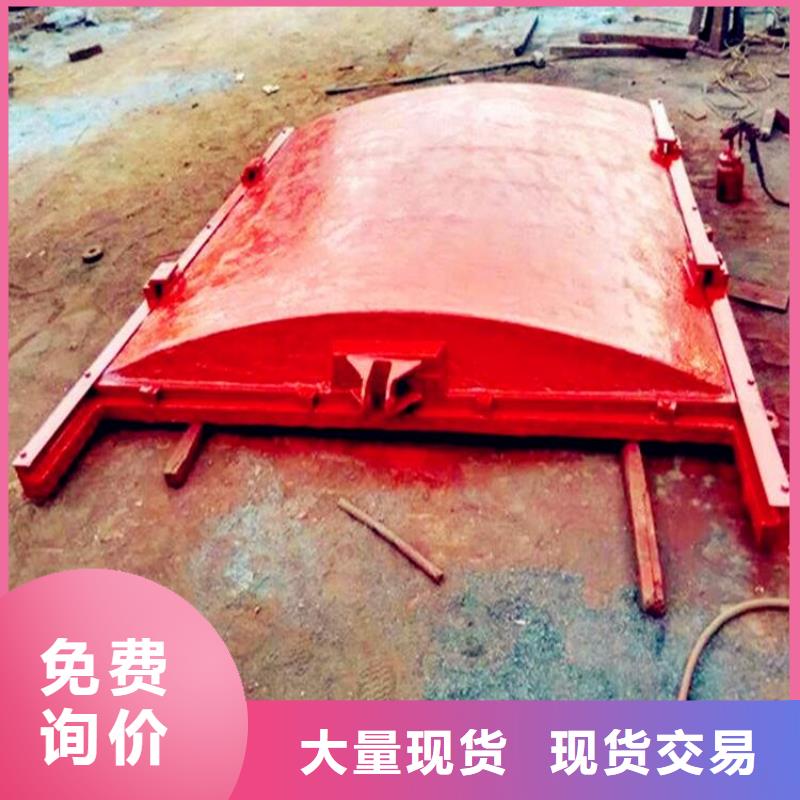

扇形铸铁闸门设计简单，通过摇动把手实现闸门出水口的开启与闭合。该产品可归纳总结为：好用，布置简单，结构紧凑，节省空间，防腐性强，结实耐用;运行维护简单，可实现双向转动，多用于小型出水口。扇形闸门简介双向转动闸门,又称扇形闸门、斜拉闸门,广泛用于水库，主要功能是往水库堤坝下面的孔洞放水用,用卷扬式启闭机带动钢丝绳拉动闸门的开关,达到灌溉、泄洪等目的。双向转动闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3。扇形闸门优点重轻:约为普通闸门的1/3重量;耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等;力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,故操作力矩小;寿命长:闸板与道轨之间装有防锁死结构,使密封面磨损非常小;扇形闸门安装前准备1、转动闸门在安装前应具备下列资料:(1)、设计图样和技术文件。设计图样应包括总图，装配图,易损零件图,水工建筑图及闸门安装图等。(2)、转动闸门的制造资料和质量:外购件合格证。(3)、主要部件装配检查记录及产品预装检查报告。(4)、安装用控制点位置图。2、闸门安装,必须按设计图样和有关技术文件进行,如有修改应有设计修改通知书。3、安装转动闸门所用的钢卷尺和测量仪器的精度必须达到下列规定:(1)、精度为万分之一的钢卷尺。(2)、达到J2型经纬仪精度的经纬仪。(3)、达到S3型水准仪精度的水准仪。转动闸门安装所用量具和仪器,应定期由法定计量部门予以检定。4、用于测量高程和安装轴线的基准点及安装用的控制点均应明显、牢固和便于使用。5、安装用焊条材料(焊条、焊丝和焊剂)必须具有出厂质量,其化学成分、机械性能和扩散氢含量等各项指标,应符合现行有关标准的规定。
